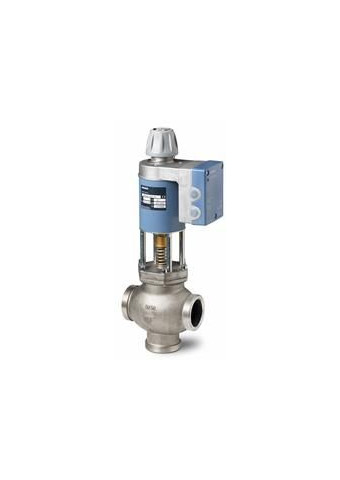

Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN40, kvs 20, AC / DC 24 V, DC 0/2...10 V / 0/4...20 mA
Misch- bzw. Durchgangsventile mit Magnetantrieb zur stetigen Regelung von allgemeinen und industriellen HLK-Anwendungen. Für geschlossene und offene Kreisläufe. Mit Stellungsregelung, Stellungsrückmeldung, Notstellfunktion, Handverstellung.MXG462S... Ventile sind UL approbiertACHTUNG!Das Ventil darf nur als Misch- oder Durchgangsventil, nicht als Verteilventil eingesetzt werden. Beim Einsatz als Durchgangsventil ist Eingang B durch den mitgelieferten Deckel und eine Überwurfmutter der Verschraubung zu verschliessen.


Technische Daten

Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC 24 V, DC 20…30 V
Leistungsaufnahme: 43 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 0...20 mA, DC 4...20 mA
Stellzeit: 2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0…10 V, 0…20 mA, DC 2…10 V, 4…20 mA
Schutzart: IP31
Umgebungstemperatur Betrieb: -5…45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1600 kPa
Leckrate: 0.05 % vom kvs
Leckrate Bypass: 0.2 % vom kvs
Mediumstemperatur: -20…130 °C
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Stahl / CrNi Stahl
Werkstoff Innengarnitur: CrNi-Stahl
Δpmax: 600 kPa
Δps: 600 kPa
Anschluss-gewinde: G 2¼" B
Abmessungen (B x H x T): 140 x 481.5 x 101.5 mm
kvs: 20 m³/h
DN: 40
